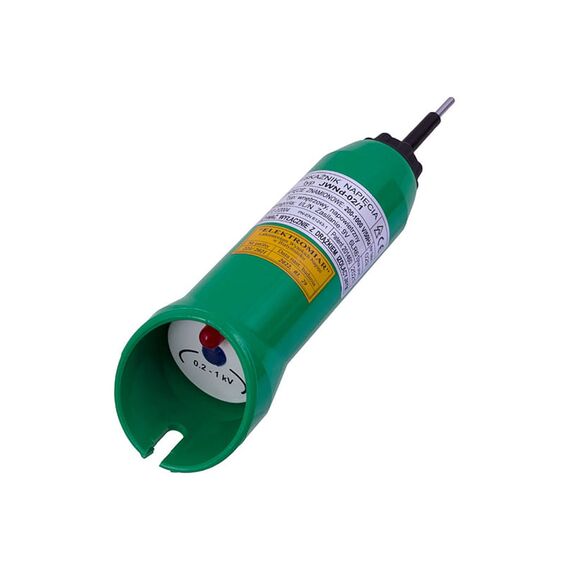

JWND Jednobiegunowy akustyczno-optyczny drążkowy wskaźnik napięcia 0,2-1 kV
JWND Jednobiegunowy akustyczno-optyczny drążkowy wskaźnik napięcia 0,2 - 1 kV
Urządzenie stosowane w sieciach 50Hz o napięciu od 0,2 kV do 1 kV przystosowane do mocowania na standardowym drążku izolacyjnym z końcówką wielowypustową. Po włączeniu wskaźnika przerywany sygnał akustyczny i optyczny informuje o sprawności urządzenia, kontrola obecności napięcia powoduje natychmiastową zmianę sygnałów przerywanych na ciągłe.
Parametry techniczne produktu:
- Zakres napięć znamionowych: 200 V — 1000 V, częstotliwość 50 Hz.
- Rodzaj sygnalizacji: I:
- brak napięcia: przerywany sygnał dźwiękowy i świetlny,
- obecność napięcia: ciągły sygnał dźwiękowy i świetlny.
- Typ: napowietrzny, kategoria L (bez przedłużacza kołka stykowego)
- Kategoria klimatyczna N: temperatura od -25 *C do +55 *C, wilgotność względna od 20% do 96%.
- Zasilanie: alkaliczna bateria 9 V / 6LR61
- Długość całkowita: 240 mm
- Masa: 0,4 kg
Przechowywanie i konserwacja produktu:
Wskaźnik należy przechowywać i transportować w sztywnym futerale w sposób chroniący go przed uszkodzeniami mechanicznymi. Wskaźnik przechowywać w pomieszczeniach suchych z dala od źródeł ciepła, w atmosferze nie agresywnej chemicznie. Chronić przed działaniem promieni słonecznych. Wskaźnik należy utrzymywać w czystości. Należy go okresowo przecierać wilgotną szmatką z niewielkim dodatkiem mydła. Nie używać do czyszczenia materiałów ściernych ani rozpuszczalników. Podczas wymiany naklejki badań okresowych, należy usunąć z obudowy resztki kleju. Nie naklejać dodatkowych nalepek, zwłaszcza metalizowanych, mogą one zmniejszać izolację wskaźnika oraz jego czułość w warunkach wilgotnych. Nie wykonywać na wskaźniku żadnych napisów, nacięć, grawerowań.
Sprawdzenie produktu przed użyciem:
Przed każdym rozpoczęciem pracy należy dokonać oględzin wskaźnika i sprawdzenia poprawności jego działania. Oględziny obejmują sprawdzenie:
- braku widocznych uszkodzeń mechanicznych wskaźnika,
- poprawności mocowania wskaźnika na głowicy drążka,
- czytelności i kompletności oznakowania,
- aktualności badań okresowych.
Wskaźnik uszkodzony, silnie zużyty (mechaniczne uszkodzenia obudowy), zabrudzony lub nie posiadający aktualnych badań okresowych nie może być użyty w pracach pod napięciem. W przypadku zawilgocenia lub po użyciu w czasie deszczu wskaźnik należy dokładnie osuszyć. Badanie okresowe, obejmujące oględziny i badania elektryczne polegające na sprawdzeniu, czy początkowe napięcie sygnalizacji zawiera się w przedziale 60-100 V przeprowadzać zgodnie z instrukcją użytkowania wskaźnika.
